Produktdetails:
|
GENERATOR: | digital | Frequenzbereich: | 1KHz~3Mhz |
---|---|---|---|
Maßgenauigkeit: | < 0=""> | Maßgeschwindigkeit: | Durchlauf 5s/one (Punkt 600scan) justierbar |
Widerstand-Strecke: | 1Ω~1MΩ | Power Supply: | AC100V~AC250V, 50~60Hz, 30W |
Markieren: | Messgeräte,Analysator-Instrument |
Spezifikation:
Spezifikation Leistung |
HS520A |
Produkteigenschaft | Portable, 8inch Schirm, voller Touch Screen |
Maß | L24cm, W19cm, H10cm |
Frequenzbereich | 1KHz~3Mhz |
Maß-Index | Alle Parameter, das Diagramm |
Maß-Genauigkeit | < 0=""> |
Maß-Geschwindigkeit | Durchlauf 5s/one (Punkt 600scan) justierbar |
Frequenz-Genauigkeit | ±10ppm |
Phasen-Entschließung | 0,15 Grad |
Umwelt-Temperatur | 10~40degree Celsius |
Widerstand-Strecke | 1Ω~1MΩ |
Frequenz-Schritt | 0.1Hz~any |
Stromversorgung | AC100V~AC250V, 50~60Hz, 30W |
Anwendung | Ultraschallgerät |
Beschreibung:
Ultraschallanalysator HS520A wird gemeinsam von der Automatisierungsabteilung von Universität Chinas Tsinghua und von der chinesischen Akademie von Wissenschaften entwickelt. Er war in der Entdeckung von piezoelektrischen Ultraschallgeräten und von Ausrüstung von integrierten Lösungen weit verbreitet.
HS520A, vergleichend mit HS70A-P (Computer) und HS70A-D (an Bord der Anzeigenversion), ist es eine neue Generation des Ultraschallkomponentenanalysators, die auf der Kombination der Vorteile der vorhergehenden Geräte basierte.
Eigenschaften sind, wie folgend:
2. Baut auf die datenverarbeitende Kapazität des neuen starken ARM-Prozessors, HS520A-Maßgenauigkeit ist viel höher, als HS70A-D (mit Anzeigenversion), HS70A-P (Computerversion) Niveau erzielen kann.
4. Verbindung des Computers, um als HS70V-P zu funktionieren. Die Software ist völlig - kompatibel, sind der Benutzer nicht mehr mit Software-Operation vertraut.
6. HS520A-Operation basiert nicht mehr auf Windows-System, mit der langfristigen zuverlässigen Operationskapazität in der Fertigungsstraße.
Messende Grafiken und Daten
1. Grafische Einleitung
Das System zeigt „Eintrittskreisdiagramm“ + „Logarithmusdiagramm“ an
Eintrittskreisdiagramm: die Flugbahn des Eintritts als Funktion der Frequenz im Polarkoordinatensystem.
Logarithmusdiagramm: die rote Linie ist die Logarithmuskurve des Widerstandumfanges und die blaue Linie ist die Widerstandphasenkurve.
Sie können „LgZ/GB-F“ anklicken, um die Eintrittskurve anzuzeigen, ist die rote Linie der Realteil des Eintritts, und die blaue Linie ist das eingebildete Fach des Eintritts.
2. Parameterbeschreibung:
Rumpfstation: Eigenfrequenz
F1and F2: Halbkraftpunkt
Gmax: Maximale Leitfähigkeit
R1: Dynamischer Widerstand
Fp: Parallelresonanzfrequenz
Qm: Mechanischer Qualitätsfaktor
CT: Kapazitanz
L1: Dynamische Induktanz
C1: Dynamische Kapazitanz
C0: Statische Kapazitanz
Keff: Effektiver elektromechanischer Koppelungskoeffizient
KP: Flacher elektromechanischer Koppelungskoeffizient
P.M.: Der Phasenwert des Eigenfrequenzpunktes
ZM: Minimaler Widerstandwert
Fm: Minimale Widerstandfrequenz
Anwendung:
Piezoelektrische Keramik, Wandler, Ultraschallreinigungsmaschinen, Ultraschallplastikschweißgerät, akustische, magnetostriktive Unterwassermaterialien, Ultraschallschleifer, Ultraschallatomisierung, Radar, die Ultraschallerstreckung, phacoemulsification, Ultraschallmotoren, und alle weiteren Geräte aufhebend benutzt in piezoelektrischem und im Ultraschall.

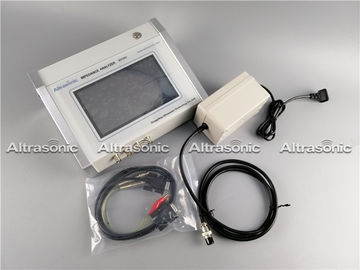

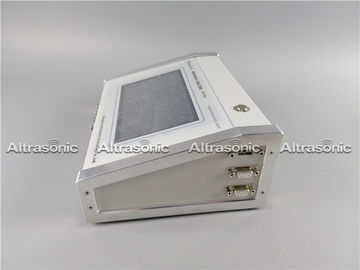

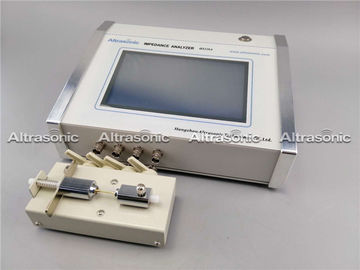

Großer Messgerät-Horn-Analysator des Frequenzbereich-1-3Mhz neuester genauer für Sonotrode-Frequenz-Prüfung
