Produktdetails:
|
Teil-Name: | Widerstand-Analysator | Frequenzbereich: | 1KHz~500KHz/3Mhz/5Mhz |
---|---|---|---|
Frequenzgenauigkeit: | ±10 PPMs | Verstärkung: | Piezoelektrischer keramischer, Ultraschallwandler, Energie mit Ultraschall |
Nettogewicht: | 3.5KG | Maße: | 240*190*100mm |
Geschwindigkeit des Messens: | 0.5s / Ein Durchlauf | Phasen-Genauigkeit: | 0,15 Grad |
Widerstand-Strecke: | 0.1Ω~1MΩ | Frequenz-Schritt: | 0.1Hz zu irgendeinem |
Markieren: | Keramischer Ultraschallwiderstand-Analysator,10 PPMs Prüfvorrichtungs-Ultraschallwiderstand-Analysator,10 PPMs Prüfvorrichtungs-Widerstand-Analysator |
Deacription:

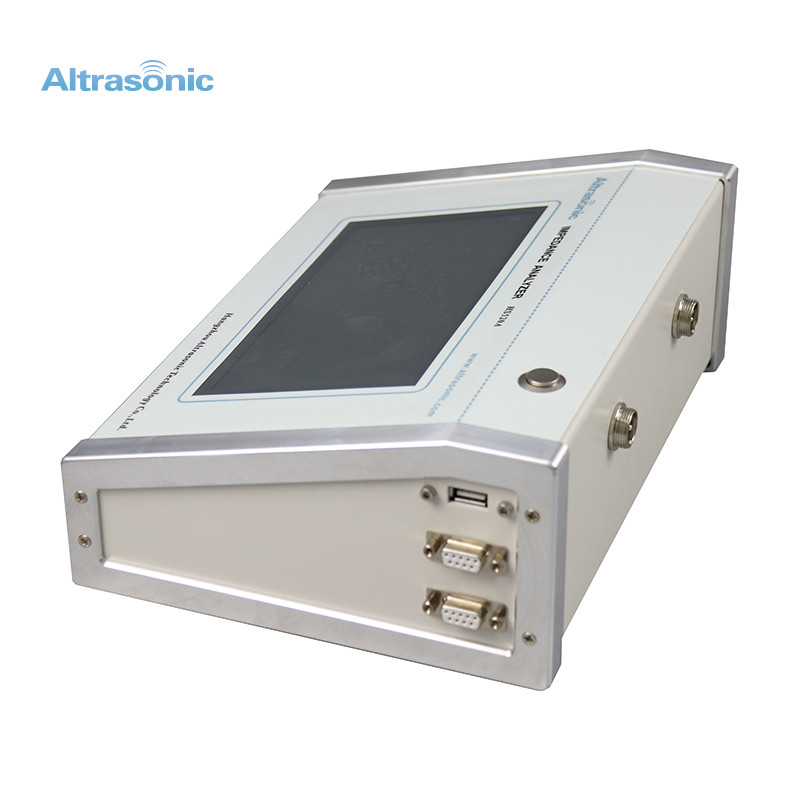

Ultraschallwiderstandanalysator, alias Ultraschallfrequenzmessgerät, Ultraschallwandlerparameteranalysator, Ultraschallwandlerwiderstandprüfvorrichtung, Ultraschallleistungsanalysator, das Instrument besteht Hardware und aus Software.
Spezifikation:
Produktname | Ultraschallwiderstandanalysator |
Frequenzbereich | 1kHz~500kHz |
Maß-Index | Alle Parameter, das Diagramm |
Maß-Genauigkeit | <0> |
Frequenz-Genauigkeit | ±10ppm |
Widerstand-Strecke | 1Ω~1MΩ |
Größe | 24*19*10cm |
Testumwelttemperatur | 10~40℃ |
Frequenz-Schritt | 0.1Hz~Any |
Wie man Produktion des Widerstand-Analysators führt
Um die Leistung eines Oszillators oder des Vibrationssystems auszuwerten, ist es notwendig die Parameter- und Eintrittskurven zu analysieren.
1) Parameter:
Der Widerstandanalysator kann benutzt werden, um die Leistung von verschiedenen Geräten wie piezoelektrischem keramischem, piezoelektrischem Wandler, ganzem Vibrationssystem (Wandler plus Horn, Form) und so weiter auszuwerten. Die wichtigsten Parameter des Widerstandanalysators für die Analyse von Ultraschallgeräten sind, wie folgt:
Rumpfstation: Mechanische Resonanzfrequenz d.h. die Arbeitsfrequenz des Vibrationssystems, sollte so nah entworfen sein, wie möglich zum erwarteten Wert und muss den Arbeitspunkt der Stromversorgung zusammenbringen.
Für die Reinigungsmaschine das höher die Resonanzfrequenzübereinstimmung des Oszillators, das bessere.
Für Plastikschweißgerät oder die Ultraschallverarbeitung weicht die Eigenfrequenz des Oszillators vom Arbeitspunkt wenn das Horn ab oder stirbt Entwurf ist unvernünftig.
R1: Arbeitswiderstand, piezoelektrischer Oszillator-Reihenniederlassungswiderstand, in gleichen Stützzuständen, das kleiner das bessere. Für Reinigung oder schweißenden Oszillator ist sie normalerweise zwischen 5 und 20. Wenn sie zu groß ist, haben der Oszillator oder das Vibrationssystem Probleme, wie Stromkreisfehlanpassung oder niedriges Umwandlungs-Leistungsfähigkeits- und kurzesoszillatorleben.
Qm: Mechanische Qualitätsfaktoren, bestimmt durch Leitfähigkeitskurvenmethode, Qm = Rumpfstation (F2-F1), das höher das Qm, das besseres, weil, das höher das Qm, das höher die Leistungsfähigkeit des Oszillators; aber Qm muss mit der Stromversorgung zusammenpassen, wenn der Qm-Wert zu hoch ist, die Stromversorgung kann nicht zusammenpassen.
Für den Reinigungsoszillator das höher der Qm-Wert, das bessere. Im allgemeinen sollte das Qm des Reinigungsoszillators zwischen 500 und 1000 sein. Wenn es zu niedrig ist, ist die Leistungsfähigkeit des Oszillators, wenn sie zu hoch ist, die Stromversorgung kann nicht zusammenpassen niedrig.
Für das Ultraschallschweißen oder die Verarbeitung ist der Qm-Wert des Oszillators selbst im Allgemeinen über 500-1000, ist das ganze System 1500-3000, wenn zu niedrig, ist die Erschütterungs-Leistungsfähigkeit niedrig, aber sie kann nicht zu hoch sein, weil, das höher das Qm, das schmaler die Arbeitsbandbreite, die Energiequelle schwierig zusammenzupassen ist, d.h. die Energiequelle schwierig, am Resonanzfrequenzpunkt, die Ausrüstung zu arbeiten kann nicht work.CT ist: Der Kapazitanzwert des freien Kondensators und des piezoelektrischen Gerätes bei 1 kHz ist der selbe wie der, der durch digitales Kapazitanzmeter gemessen wird. Indem man die dynamische Kapazitanz C1 von diesem Wert subtrahiert, kann die wahre statische Kapazitanz C0, C0 = CT-C1, erhalten werden. Die Induktanz sollte an gewöhnt sein
balancethe 20.In der Schaltplan der Reinigungsmaschine oder der Ultraschallwerkzeugmaschine, balancierendes C0 kann den Energiefaktor der Stromversorgung richtig verbessern. Es gibt zwei Möglichkeiten, Induktanzbalance, das parallele Abstimmen und Reihe Abstimmen zu verwenden.
Fp: Parallelresonanzfrequenz, die Eigenfrequenz des Parallelzweigs des piezoelektrischen Oszillators. Bei dieser Frequenz ist der Widerstand Zmax des piezoelektrischen Oszillators das größte. Wenn der Parallelresonanzwiderstand Zmax sehr niedrig ist, hat der Oszillator Probleme.
2) Grafiken
Der Widerstandanalysator liefert fünf Arten beigeordnete Diagramme, unter denen die logarithmischen Diagramme von der hohen Bedeutung für die Entdeckung von piezoelektrischen Geräten sind. Die Erschütterungsleistung des piezoelektrischen Oszillators oder des Vibrationssystems kann direkt durch logarithmisches Achsendiagramm beurteilt werden, das intuitiver und praktisch ist.
